Фильтровентиляционный агрегат АС-9000А
Назначение:
ФВА предназначен для очистки загрязненного воздуха, образующегося в ходе технологических процессов (сварки, абразивной обработки материалов и т.п.), механическим фильтром перед выбросом в окружающее пространство. Конструкция ФВА включает систему регенерации фильтроэлементов методом импульсной продувки сжатым воздухом.
Отличительные особенности:

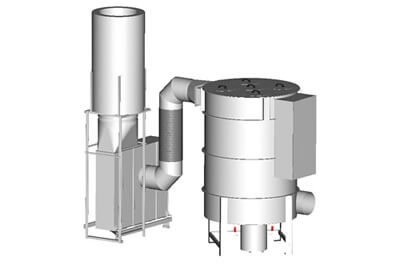

ФВА состоит из фильтровального блока (ФБ), вентиляторного блока (ВБ) и щита управления (ЩУ). Блоки не имеют жёсткой привязки между собой и размещаются в помещении исходя из конкретных условий эксплуатации.
ФВА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды +5…+400С.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ФА ДЛЯ ОТСОСА ВЗРЫВООПАСНЫХ ПЫЛЕЙ ИЛИ ГАЗОВ.
Фильтровальный блок. Технические характеристики:
| длина, мм ширина (глубина), мм высота, мм |
1794 1545 2508 |
| Масса (не более), кг | 500 |
| Номинальная производительность, м3/ч | 7500 |
| Максимальная производительность, м3/ч | 9000 |
| Сопротивление при номинальной производительности (с чистыми фильтроэлементами) не более, Па | 1150 |
| Потребляемая электрическая мощность, не более, кВт | 0,4 |
| Напряжение, В | 220/50Гц |
| Площадь фильтрующей поверхности, м2 | 120 |
| Категория применения фильтра по IFA | М |
| Эффективность улавливания по частицам 0,2…2мкм, % | 99,9 |
| Давление сжатого воздуха, подключаемого к системе регенерации фильтра, МПа | 0,4...0,6 |
| Температура очищаемого воздуха, 0С, | не более +60 |
| Номинальный диаметр входного патрубка, мм | 350 |
| Размер выходного окна, мм | 600х250 |
| Режим работы по ГОСТ 28173-89 | S1(продолжительный) |
