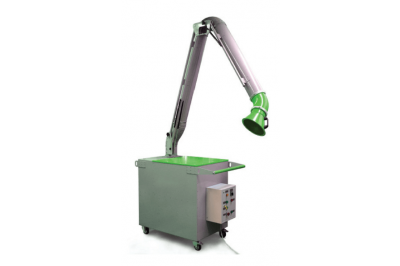

Фильтровентиляционные агрегаты АС 2600
Заказать или узнать стоимость оборудования, Вы можете по телефону: +7 (911) 000-91-33
Или закажите обратный звонок: Заказать звонок
Описание
ФВА предназначеннепосредственно от источника загрязнений, образующегося в ходе технологических процессов и очистки трёхступенчатым механическим фильтром перед выбросом в окружающее пространство. Рекомендуется для применения в процессах, где в отсасываемом воздухе могут быть искры, поскольку в конструкции предусмотрена предварительная осадительная камера и металлический фильтр-искрогаситель.
Данная конструкция предназначена для установки на горизонтальную поверхность (пол) или для подвешивания на кронштейнах к стене (кронштейны заказываются отдельно).
На верхней панели ФВА может устанавливаться подъёмно-поворотное вытяжное устройство (возможность оговаривается с Заказчиком).
ФВА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды +5…+40С.
Видео:
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ФВА ДЛЯ ОТСОСА ВЗРЫВООПАСНЫХ ПЫЛЕЙ ИЛИ ГАЗОВ!
Технические характеристики
| Наименование | Значение |
| Габаритные размеры: длина, мм ширина, мм высота, мм |
1275 700 990 |
| Масса, кг | 120 |
| Максимальное разрежение, Па | 2200 |
| Номинальная производительность, м3/ч | 2000 |
| Максимальная производительность, м3/ч | 2600 |
| Максимальная потребляемая электрическая мощность, кВт | 1,5 |
| Напряжение, В | 3/380/50Гц |
| Количество фильтрующих элементов, шт | 3 |
| Класс фильтров в системе ГОСТ Р51251-99 | G3+F5+F9* |
| Диаметр входного патрубка, мм | 159 / 249** |
| Температура очищаемого воздуха, 0С | не более +70 |
| Режим работы по ГОСТ 28173-89 | S1(продолжительный) |
* Допускается применение фильтров других классов.
** Размер выполняется по согласованию с Заказчиком.
Предприятие-изготовитель оставляет за собой право вносить в конструкцию изменения не ухудшающие потребительских качеств изделия.
УСТРОЙСТВО
ФВА (рис.1) выполнен в виде единой конструкции и включает в себя:
- корпус (1);
- опоры (11);
- блок управления (2);
- входной патрубок (3);
- предварительную пылеосадительную камеру (6);
- искрогаситель (7);
- блок фильтрующих элементов (5);
- съемную панель (4);
- элементы системы контроля за степенью загрязненности фильтрующего элемента;
- вентилятор радиальный;
- воздухораспределительную решетку;
- люк для прочистки (10);
- грузовые проушины (9);
Блок управления (2) установлен на корпусе ФВА. В блоке управления расположены органы управления ФВА, контрольные и сигнальные световые индикаторы. Органы управления состоят из общего выключателя, автоматического выключателя, кнопки запуска вентилятора, кнопки останова вентилятора.
Световые индикаторы указывают на состояние системы управления:
- "СЕТЬ"- общее электропитание ФВА включено;
- "ВЕНТИЛЯТОР"- электропитание вентилятора включено;
- "ЗАГРЯЗНЕНИЕ ФИЛЬТРА"- перепад давления на фильтроэлементе больше предельного и фильтроэлемент необходимо заменить.
Отсасываемый воздух попадает в ФВА через патрубок (3), проходит через предварительную пылеосадительную камеру (6), где остаются наиболее крупные загрязняющие фракции, проходит через искрогаситель (7), выполняющий и функцию фильтра грубой очистки, блок фильтров тонкой очистки, вентилятор, фильтр- глушитель и выбрасывается через воздухораспределительную решетку в окружающее пространство.
Воздухораспределительная решетка отклоняет поток воздуха на некоторый угол (около 30 градусов). При необходимости она легко демонтируется и может быть развёрнута на угол, кратный 90° для изменения направления выбрасываемого потока воздуха.
