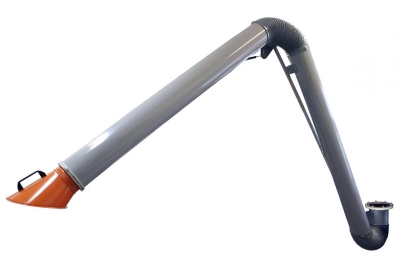

Гибкий вытяжной рукав (ГВР)

Описание

Вытяжное устройство ГВР соответствует ТУ 4863-002-58588810-2002, предназначено для эффективного удаления загрязненного воздуха и вредных веществ (пыли и газов) с температурой до +80 С, выделяющихся на стационарных и нестационарных рабочих местах в различных производствах (сварочных, литейных, металлообрабатывающих, при переработке пластмасс и т.д.). ГВР предназначен для эксплуатации в условиях умеренного климата категории размещения 3.1 по ГОСТ 15150 при температуре окружающей среды от -10 до +40 C. Изделие производится трёх типоразмеров по длине, может присоединяться непосредственно к кронштейну с воздуховодом, консоли, фильтру, к кронштейну с вентилятором, с установкой на стене, колонне и т.д.

Отличительные особенности ГВР

1. Самое важное отличие ГВР от аналогов – это эргономика устройства. Уникальная система уравновешивания плеч ГВР позволяет фиксировать газоприёмную воронку в любой досягаемой ГВР точке пространства, тем самым обеспечивая лёгкость перемещения и чёткость фиксации. Рабочий не должен (и, как показывает практика, не станет) отвлекаться от основного технологического процесса и тратить время и силы на настройку вспомогательного оборудования. Мы добились того, что установить улавливающую воронку так же легко, как поправить настольную лампу над письменным столом.
2. Простота конструкции ГВР позволяет осуществлять монтаж силами покупателя и практически исключает ошибки при сборке (настройке) оборудования. В свою очередь установка аналогов требует специфических знаний и сноровки.
3. Преимущества данных устройств перед предыдущим поколением с гофрированными соединениями очевидны:
   • Резко сокращается вероятность механического повреждения соединительной части при подаче изделий (порезы, дыры).
   • Избегания прожигания соединительной части искрами при ведении сварочных работ.
   • Уменьшение сопротивления потоку всасывающего грязного воздуха.

Всё это как следствие ведёт к значительному уменьшению затрат на расходы по замене гофрированного участка соединяющего газоприёмную насадку и воздуховод вытяжного устройства.

На ГВР количество гофрированных участков значительно меньше, чем у аналогов. Это позволяет устанавливать менее мощные вентиляторы, т.к. сопротивление потоку воздуха в гофре значительно больше, чем в гладком воздуховоде.

Это подтверждают диаграммы аэродинамических испытаний.

При не существенной разнице в стоимости оборудования, ГВР гораздо проще при монтаже и дешевле в эксплуатации, что позволяет нам с успехом конкурировать в условиях насыщенного рынка поставщиков местной вытяжной вентиляции.

ГВР(Н)

Основные технические данные:

ГВР(К)
