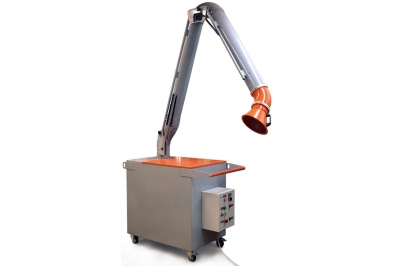

Передвижные фильтровентиляционные агрегаты АС 2200/2600/3000 AВ

Описание

ФВА предназначен для удаления загрязненного воздуха непосредственно от источника загрязнений, образующегося в ходе технологических процессов и очистки механическим фильтром перед выбросом в окружающее пространство.

Данная модель ФВА включает в свой состав два подъёмно-поворотных вытяжных устройства (в дальнейшем – ГВР).

ФВА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды +5…+40 0С.

ФВА состоит из фильтровентиляторного блока (1) и подъёмно–поворотных вытяжных устройств (2).

Видео:

Фильтровентиляторный блок включает в себя:

• входной патрубок с элементами для крепления вытяжных устройств;
• предварительную пылеосадительную камеру (14);
• искрогаситель (10);
• фильтрующий элемент тонкой очистки(9);
• крышку фильтроэлемента;
• сопловой блок системы регенерации;
• съемную панель (12);
• элементы системы контроля за степенью загрязненности фильтрующего элемента;
• вентилятор радиальный;
• воздухораспределительную решетку;
• ресивер сжатого воздуха;
• бункер-накопитель (8);
• быстродействующий импульсный электропневмоклапан (11);
• пневмоарматуру системы регенерации фильтроэлемента.

Отсасываемый воздух попадает в ФВА через воронку (3) ВУ, проходит через предварительную пылеосадительную камеру (14), где остаются наиболее крупные загрязняющие фракции, проходит через искрогаситель (10), выполняющий и функцию

фильтра грубой очистки, фильтр тонкой очистки, вентилятор, фильтр- глушитель и выбрасывается через воздухораспределительную решетку в окружающее пространство. Воздухораспределительная решетка отклоняет поток воздуха на некоторый угол (около 30 градусов).

Блок управления (6) установлен на корпусе ФВА. В блоке управления расположены органы управления ФВА, контрольные и сигнальные световые индикаторы. Органы управления состоят из общего выключателя, автоматического выключателя, реле времени, кнопки запуска вентилятора, кнопки останова вентилятора, кнопки ручной подачи команды очистки фильтроэлемента.

Световые индикаторы указывают на состояние системы управления:

• "СЕТЬ"- общее электропитание ФВА включено;
• "ВЕНТИЛЯТОР"- электропитание вентилятора включено;
• "ЗАГРЯЗНЕНИЕ ФИЛЬТРА"- перепад давления на фильтроэлементе больше предельного и фильтроэлемент необходимо заменить.

Основные технические характеристики

* В зависимости от типа применяемых фильтроэлементов

** Длина с блоком управления рукоятью - 1275 мм

*** Вытяжное устройство с воронкой на металлическом шарнире (без гофры) радиусом действия 3 или 4 м.

Варианты исполнения агрегатов:

• мобильный (на колесах) или стационарный (на лапах или на кронштейнах);
• с не регенерируемыми фильтроэлементами (панельными; карманными, кассетными)
• с регенерируемыми фильтроэлементами патронного типа и системой очистки импульсами сжатого воздуха (требуется подключение к сети сжатого воздуха);
• с плавной регулировкой производительности электронным способом;
• с одним или двумя поворотно-вытяжными устройствами с радиусом действия до 4 м;
• со встроенным безмасляным компрессором для системы регенерации фильтроэлемента.

ВНИМАНИЕ! Возможна комплектация с встроенным безмасляным воздушным компрессором исполнение "СЕВЕР", маркируется как серия "С". Исполнение "СЕВЕР" идеально подходит для средних и северных широт, где в зимний период времени во внутрицеховых системах сжатого воздуха образуется конденсат, который губительно сказывается на фильтровальных элементах. При постоянной регенерации (очистке) импульсами сжатого воздуха влага, вкупе с механической составляющей сварочного аэрозоля, образует корку ("панцирь") на внешней поверхности фильтра, что в дальнейшем приводит к препятствию прохождения воздуха через фильтровальный элемент.
