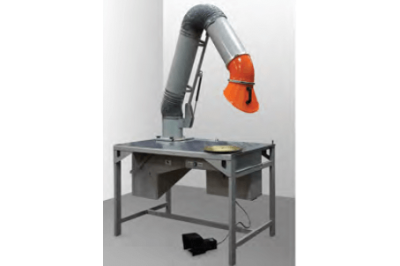

Стол сварщика АС-TW-02-2000
Заказать или узнать стоимость оборудования, Вы можете по телефону: +7 (911) 000-91-33
Или закажите обратный звонок: Заказать звонок
Назначение:
Стол сборочно-сварочный с вытяжным устройством и электроприводом предназаначен дл я выполнения на его поверхности технологических операций, сопровождаемых выделением в окружающий воздух загрязнений. В первую очередь стол предназначен для выполнения сварочных работ.
Отличительные особенности:
Вытяжное поворотное устройство может премещаться за пределы поверхности стола и распологаться ниже верхней плоскости, если это необходимо при обработке крупногабаритных деталей.
Большой диапазон регулирования скорости вращения и реверс поворотного стола при помощи педали. Ось поворотного стола имеет сквозное отверстие для закрепления обрабатываемых деталей. При установке на поворотный стол крупногабаритных узлов есть возможность убрать вытяжное поворотное устройство с рабочей поверхности стола.
Прочная и жесткая рабочая поверхность стола (стальной лист 8 мм с возможностью покрытия дополнительным листом из латуни или алюминия).
| длина, мм ширина, мм высота, мм |
1200 800 800 |
| Толщина верхнего листа столешницы, мм | 8,0 |
| Диаметр поворотного круга, мм | 300 |
| Диаметр осевого отверстия в поворотном круге, мм | 25 |
| Масса (вместе с ГВР и педальным переключателем) , кг | 140 |
| Масса стола, кг | 119 |
| Номинальный объем отсасываемого воздуха при одновременной работе ГВР и решетки, м3/ч | 2500 |
| Потери полного давления при номинальном объеме отсасываемого воздуха при одновременной работе ГВР и решетки, Па | 90 |
| Потери полного давления при номинальном объеме отсасываемого воздуха при работе только ГВР , Па | 160 |
| Скорость вращения повортоного круга , об/мин | 0,5...7,8 |
| Номинальная потребляемая электрическая мощность, кВт | 0,18 |
| Напряжение, В | 220/50Гц |
| Режим работы по ГОСТ 28173-89 | S1 (продолжительный) |
| Диаметр воздухоотводов ГВР, мм | 200 |
| Радиус зоны охвата ГВР, мм | 2,0 |
