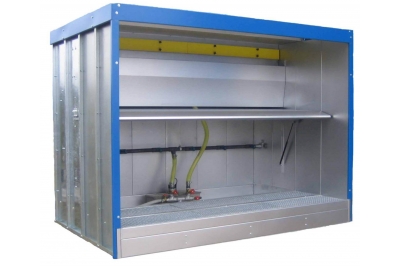

Камера с водяной завесой
Заказать или узнать стоимость оборудования, Вы можете по телефону: +7 (911) 000-91-33
Или закажите обратный звонок: Заказать звонок
Описание
Окрасочные панели с осаждением аэрозоля на воду. Фильтрующими элементами являются каскад водяных завес, активный водяной пол и фильтры тонкой очистки. Камеры с водяной завесой разработаны на основе лучших технических решений ведущих европейских производителей окрасочного оборудования. При производстве окрасочных кабин используются качественные комплектующие. Применение в конструкции 5 ступеней фильтрации позволяет достичь степени очистки воздуха до 99%.
Равномерное распределение воздушного потока в рабочей зоне дает возможность получать покрытия более высокого качества.
Окрасочные панели имеют прогрессивную модульную конструкцию, изготовлены из оцинкованной стали. Оборудование рассчитано на длительный срок службы, позволяет работать с широким спектром лакокрасочных материалов, обеспечивая оптимальные условия труда при минимальных затратах.
Видео:
Стандартная комплектация водяной завесы:
Система аспирации, система водяных завес, система дождевания, активный водяной поддон, электрический шкаф управления, люминесцентный светильник взрывозащищенный (Чехия), вентилятор взрывозащищенный, циркуляционный насос, комплект фильтров из нетканых материалов, упаковка в ящик.
Опции (изменение комплектации): Приточный пленум, дополнительные светильники, система боковых завес, вентиляторы с увеличенной производительностью.
Технические характеристики:
| Глубина рабочей зоны 1,72 м. | КОс 2.2 | КОс 3.2 | КОс 4.2 | КОс 5.2 | КОс 6.2 |
| Длина рабочей зоны, мм | 2000 | 3000 | 4000 | 5000 | 6000 |
| Длина корпуса, мм | 2100 | 3100 | 4100 | 5100 | 6100 |
| Глубина корпуса, мм | 2500 | 2500 | 2500 | 2500 | 2500 |
| Глубина рабочей зоны, мм | 1720 | 1720 | 1720 | 1720 | 1720 |
| Высота корпуса, мм | 3200 | 3200 | 3200 | 3200 | 3200 |
| Производительность вентиляторов, м3/час | 4400 | 6700 | 8800 | 13400 | 13400 |
| Мощность вентилятора, кВт | 1,5 | 3 | 4 | 2х3 | 2х3 |
| Глубина рабочей зоны 2,22 м. | КОс 3.2 | КОс 4.2 | КОс 5.2 | КОс 6.2 |
| Длина рабочей зоны, мм | 3000 | 4000 | 5000 | 6000 |
| Длина корпуса, мм | 3100 | 4100 | 5100 | 6100 |
| Глубина корпуса, мм | 3000 | 3000 | 3000 | 3000 |
| Глубина рабочей зоны, мм | 2220 | 2220 | 2220 | 2220 |
| Высота корпуса, мм | 3200 | 3200 | 3200 | 3200 |
| Производительность вентиляторов, м3/час | 6700 | 8800 | 13400 | 13400 |
| Мощность вентилятора, кВт | 3 | 4 | 2х3 | 2х3 |
Дополнительное оснащение:
| Верхний приток для модели: | КОв 2** | КОв 3** | КОв 4** | КОв 5** | КОв 6** |
Сборник лакокрасочных отходов
Система работает в замкнутом цикле.
Принцип работы: Загрязненная лакокрасочными отходами вода из окрасочной кабины, с помощью насоса, расположенного в резервуаре окрасочной камеры, подается по шлангу в сборник отходов и через фильтрующие мешки поступает в резервуар. Проходя через фильтрующие мешки, окрасочный шлам задерживается в них. Отфильтрованная вода из резервуара сборника отходов подается обратно по шлангу в кабину.
Сборник лакокрасочных отходов оснащен датчиками уровня, блокирующими работу электронасоса в случае заполнения мешков.
Комплектация:
- Каркас с резервуаром;
- Пресс настил;
- Система труб с ниппелями и хомутами;
- Шкаф управления IP 66;
- Электронасос дренажный – 0,55 кВт.;
- Датчики уровня заполнения – 2 шт;
- Фильтрующий мешок из полиэфирной сетки;
- Ø 430/1000 мм;
- (сетка с размером ячейки 0,1х0,22мм) – 2 шт.
Габаритные размеры, мм:
- Общая высота – 2070
- Длина – 1250
- Ширина – 750
