Рециркуляционные системы вентиляции (AC System - аналог Push-Pull)

Назначение:

ФА предназначен для очистки загрязненного воздуха, образующегося в ходе технологических процессов (сварки, абразивной обработки материалов и т.п.), механическим фильтром перед выбросом в окружающее пространство.

Конструкция ФА включает систему регенерации фильтро-элементов методом импульсной продувки сжатым воздухом.

Видео:

Отличительные особенности:

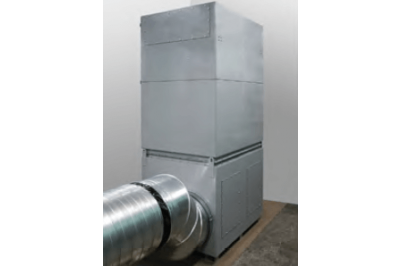

В основании установки размещены:

• бункер-накопитель;
• выходной патрубок;
• ресиверы и другие элементы системы регенерации фильтроэлементов;
• электронный блок управления с системой регенерации и контроля за степенью загрязнения фильтроэлементов.

В фильтровальной секции размещаются фильтроэлементы, входные окна, конечные элементы системы регенерации.

Доступ к фильтрам осуществляется через две двери с лицевой стороны агрегата. Бункер-накопитель прижимаетсмя к плоскости с помощью защёлок.

Для удобства перемещения при снятии и установке бункера-накопителя, на его донышке установлены ролики. В блоке управления расположены органы управления ФА, контрольные и сигнальные световые индикаторы.

Органы управления состоят из автоматического выключателя, блока реле времени, реле давления, кнопки ручной по дачи команды очистки фильтроэлементов.

Световые индикаторы указывают на состояние системы управления.

Данная серия фильтровальных устройств предусматривает агрегаты номинальной производительностью до 36000 м3/ч

Технические характеристики:

AC System — эффективный аналог PUSH-PULL

Приточно-вытяжная система AC System является аналогом системы push-pull с явными различиями по площади фильтрации, системе регенерации фильтрующих кассет картриджного типа, подачи очищенного воздуха посредством регулируемых сопел.

Предназначение AC System как аналога Push-Pull

Основное назначение push-pull системы — это предотвращение накопления в производственном помещении сварочных газов и других примесей, которые образуются при сварочных работах. Кроме того, AC System (аналог Push-Pull) способствует уменьшению осаждения твердых частиц сварочных дымов в помещении.

Принципы функционирования Push-Pull системы

Система вентиляции, как правило, оснащена двумя воздуховодами со специальными решетками, а также одним или двумя вентиляторами и соответственно одним или двумя центральными фильтрами с функцией самоочистки. Размещение воздуховодов предполагается на высоте 4-6 метра, где происходит формирование облака сварочных дымов. Таким образом, рабочая зона будет полностью продуваться потоками воздуха.

Так, грязный воздух втягивается в воздуховоды с одной стороны системы (pull), проходит фильтрацию и выдувается (push) с другой стороны через решетки воздуховодов. При этом вредные аэрозоли удаляются, гарантируя чистоту воздуха.

Системы вентиляции push-pull обеспечивают постоянную циркуляцию, сварочные газы эффективно и постоянно удаляются, что в свою очередь поддерживает уровень концентрации воздушного загрязнения в помещении на уровне предельно-допустимых норм. Процесс управления вентиляционной системой осуществляется с помощью блока управления.

Конфигурирование системы учитывает расположение сварочных пунктов, технологических коридоров, площадь помещения и необходимый объем локализации сварочных газов. Помимо системы вентиляции “Push-Pull” для достижения наибольшей эффективности следует также применять местные вытяжные устройства.

В любом случае комплектация и установка фильтровентиляционной системы происходит на индивидуальной основе. При этом комплект поставки формируется таким образом, чтобы обеспечить правильный монтаж системы и ее запуск в эксплуатацию.
