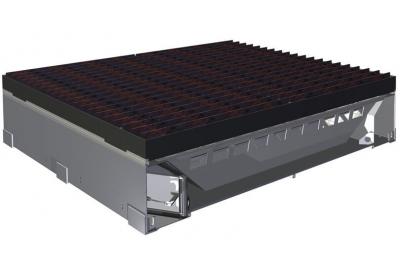

Столы для термической резки

Описание

Вытяжной стол для машин термической резки, на котором раскрой металла можно осуществить с максимальной точностью. Стол предназначен не только для укладки разрезаемого листа металла, для удаления пыли, искр и дыма, но и для предотвращения угрозы здоровью людей, возникающей при резке металла.

Для сохранения минимальной мощности всасывания стол для плазменной резки разделен на отдельные секции с независимым отсасыванием. Для защиты фильтровентиляционного устройства от возникновения пожара, причиной которого могут быть удалённые искры, стол сконструирован так, чтобы отсосанный воздух прошел предварительную отчистку в приёмных ваннах, при этом протекание воздушной смеси по столу организовано так, чтобы в фильтровальное устройство попало как можно меньше искр.

Видео:

Конструктивно, стол для резки обеспечивает удобный и простой уход за ним. Столы для плазменной резки укомплектованы съемными подкладываемыми профилями, легко вынимаемыми решетками и ваннами для отвода стружки и крупного пылевого загрязнения.

Принцип работы и очистки: Загрязненный воздух удаляется от стола термической резки с помощью встроенных в стол вытяжных каналов, затем по воздуховоду через входной патрубок, воздух поступает в искрогаситель, выполняющий функцию фильтра грубой очистки, затем в фильтрационную камеру тонкой очистки с фильтровальным элементом патронного типа.

Модульное строение:

Отсасывающие столы состоят из отдельных модулей, которые взаимно соединены друг с другом. В результате этого возможна реализация любого требуемого размера стола. Благодаря стандартизации, модули можно очень легко и быстро соединить друг с другом.

Секционное строение стола:

Отдельные модули стола разделены на секции. Благодаря этому реализована функция локального отсасывания пылевых частиц и газов, из секции, над которой осуществляется резка. Конструкция стола с делением на секции, требует более низкой мощности всасывания фильтровентиляционного устройства, при этом сохраняя оптимальную эффективность.

Каждая секция снабжается шлакоприёмными ванными.

Управление:

Управление клапанами отдельных секций, происходит пневмомеханическим способом, с помощью прижимной линейки закреплённой на портале и пневмопереключателей, установленных на путевой балке.

Конструкция столов для плазменной резки позволяет осуществлять разрезание материала толщиной до 350 мм, при этом, поскольку стол механически не связан с портальной машиной, воспринимаемая им нагрузка не передаётся на саму машину.
