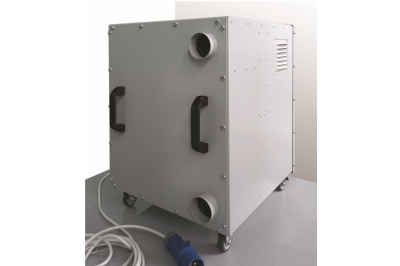

Фильтровентиляционный агрегат «ИВА-1»
Описание
Малогабаритный высоковакуумный фильтровентиляционный агрегат предназначен для удаления загрязненного воздуха непосредственно от источника загрязнения, образующегося в ходе технологических процессов и очистки механическим фильтром перед выборосом в окружающее пространство.
Особенности:
Предназначен для работы в продолжительном режиме.
В качестве привода вентилятора применяется электрический асинхронный двигатель с частотно-регулруемым преобразователем питания.
ФВА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды + 5 ...+40С
Технические характеристики:
| Габаритные размеры: | |
| ширина: | |
| по корпусу, мм | 435 |
| по фланцу, мм | 483 |
| глубина: | |
| по корпусу, мм | 469 |
| по патрубкам, мм | 498 |
| по съемной ручке | 512 |
| высота, мм | 525 |
| Масса ( не более) кг | 45 |
| Максимальное разрежение, Па | 5000 |
| Номинальная производительность , м³/ч | 100...150** |
| **Допускается применение фильтрующих элементов с другими характеристиками | |
| Максимальная электрическая мощность, к Вт | 0,55 |
| Напряжение, В | 1/220/50Гц |
| Максимальная частота вращения вентилятора, об/мин | 5000 |
| Количество фильтрующих элементов, шт. | 2 |
| Эффективность фильтрации в системе EUROVENT 4/5* | EU 9 |
| Средняя эффективность очистки по кварцевой пыли Ек, %не ниже* | 98 |
| В зависимости от кличества и типа применяемых фильтоэлементов. | |
| Наружный размер рамки фильтрующих элементов , мм | 287х287 |
| Температура очищаемого воздуха, С, не более | +50 |
| Диаметр входного патрубка, мм | 39,5 |
| Диаметр выходного патрубка, мм | 79,5 |
| Режим работы, ГОСТ 28173-98 | S1 (продолжительный) |
