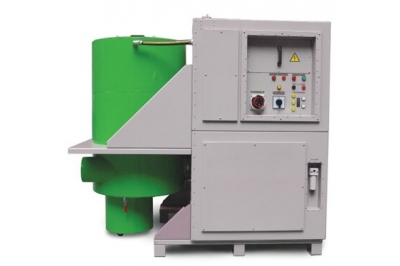

Фильтровентиляционный агрегат «Шквал(Тайфун)»
Описание
Высоковакуумные фильтровентиляционные агрегаты серии «ШКВАЛ(Тайфун)» с автоматической очисткой фильтровальных патронов используются для поддержания санитарно-гигиенических параметров воздуха в производственных помещениях и очистки механическим фильтром перед выбросом в окружающее пространство при проведении сварочных работ в труднодоступных отдалённых местах и замкнутых пространствах, а также на не постоянных рабочих местах.
Применяется при выполнении: Сварочных работ в удаленных и труднодоступных местах (в замкнутых пространствах, цистернах, отсеках и т.д.), в закрытых сборочно-сварочных цехах и на открытых площадках при габаритных изделиях, на стационарных и нестационарных рабочих местах; пылеуборки; абразивной обработки различных материалов.
Видео:
Одна из возможных схем подключения выглядит следующим образом:
Технические параметры:
| Параметры | Шквал-5,5 | Шквал-7,5 | Шквал-11 | Шквал-15 | Шквал-22 |
| Максимальная производительность, м3/час | 2 000 | 3 400 | 2 000 | 3 400 | 4 400 |
| Максимальное разрежение, Па | 9 500 | 9 500 | 22 000 | 19 000 | 17 000 |
| Количество входных патрубков | 2-4 | 4, 6 | 6, 8 | 8, 10 | 10, 12 |
| Номинальная потребляемая эл. мощность | 5,5 кВт | 7,5 кВт | 11 кВт | 15 кВт | 22 кВт |
| Напряжение | 3 x 380В / 50 Гц | 3 x 380В / 50 Гц | 3 x 380В / 50 Гц | 3 x 380В / 50 Гц | 3 x 380В / 50 Гц |
| Подвод сжатого воздуха, МПа | 3 - 6 | 3 - 6 | 3 - 6 | 3 - 6 | 3 - 6 |
| Эффективность фильтрации не менее: - для частиц Ø > 0,2-2 мкм |
99,99% | 99,99% | 99,99% | 99,99% | 99,99% |
| Суммарная фильтрующая поверхность, м2 | 20 | 40 | 40 | 40 | 60 |
| Кол-во фильтровальных патронов | 1 | 2 | 2 | 2 | 3 |
| Классификация фильтров в системе BIA | M | M | M | M | M |
| Масса (без вытяжного устройства), кг | ~150 | ~670 | ~700 | ~750 | ~900 |
| Размеры (дл. гл. выс.), мм | 1275х700х950 | 1800х1150х1500 | - | - | - |
Отличительные особенности:
- надежность: применение в конструкции комплектующих европейских производителей;
- универсальность применения:
- высокое разрежение, создаваемое фильтровентиляционным агрегатом, позволяет удалять загрязнения через гибкие протяженные шланги малого диаметра;
- высокая производительность по количеству отсасываемого воздуха, позволяет организовать воздухообмен в отдаленном объеме с применением гибких шлангов диаметром до 200мм;
- компактность и мобильность;
- возможность соединения двух или трех ФВА последовательно;
- для получения разрежения, позволяющего удалять воздух через гибкие вытяжные шланги диаметром 50..100мм и длиной до 50..70м.
Для удобства эксплуатации предусмотрены:
- система автоматической очистки фильтрующих элементов с дублированием процесса очистки в ручном режиме;
- световая индикация предельной загрязненности фильтров;
- плавная регулировка производительности электронным способом;
- электронная система защиты двигателя вентилятора от перегрузки;
- удобная система фиксации и опорожнения бункера-накопителя;
- штатный влагомаслоотделитель в пневматической системе агрегата;
- такелажные скобы для перемещения агрегата;
- «утопленные» в габарит агрегата органы управления.
