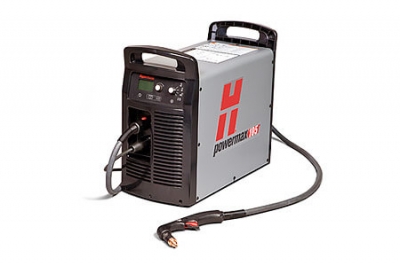

Hypertherm PowerMax105
Заказать или узнать стоимость оборудования, Вы можете по телефону: +7 (911) 000-91-33
Или закажите обратный звонок: Заказать звонок
Описание
Powermax105 представляет собой самую мощную и эффективную систему плазменной резки с использованием воздуха во всей линейке продуктов. Система обеспечивает превосходную резку металлов толщиной до 32 мм. Рабочий цикл и надежность системы позволяют ей отлично справляться с самыми сложными заданиями по резке и строжке металла. В комплекс системы входит семь резаков Duramax различной конфигурации. Благодаря этому, систему hypertherm powermax 105 можно использовать в широком диапазоне работ по ручной резке, автоматической резке в портативном варианте, резке с использованием координатного стола, и роботизированной резке и строжке. Технология Smart Sense™ автоматически корректирует давление газа в зависимости от режима резки и длины провода резака. Она также определяет окончание срока службы электрода, автоматически отключая питание резака во избежание потенциального повреждения других деталей или заготовки. Все системы, серии Powermax поставляются с механизированными резаками.
Максимальная производительность
- Высокие скорости резки: скорость резки низкоуглеродистой стали толщиной 12 мм в три раза выше по сравнению с аналогичный показателем для кислородной резки. ?
- Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование на подготовку краев.
Простота использования для резки и строжки
- Технология Smart Sense™ автоматически регулирует давление газа в соответствии с режимом резки и длиной провода резака. ?
- Ручные, роботизированные резаки, а также резаки для станков прямолинейной резки характеризуются повышенной универсальностью и простотой использования. ?
- Широкий диапазон допустимых отклонений напряжения обеспечивает повышенную производительность при использовании двигателя-генератора или низковольтного питания. ?
- Улучшенный защитный экран снижает образование окалины и обеспечивает более плавную контактную резку с лучшими результатами.
Разработан и протестирован для работы в самых жестких условиях
- Резаки Duramax™ имеют высокую ударную прочность и термоустойчивость. ?
- Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака. ?
- Максимизация времени бесперебойной работы за счет сокращения времени на обслуживание.
Низкие эксплуатационные затраты
- Сокращение эксплуатационных затрат и увеличение времени бесперебойной работы за счет длительного срока службы расходных деталей. ??
- Эксклюзивная функция определения окончания срока службы электрода предотвращает повреждение резака и заготовки, которое может возникнуть в результате автоматического прекращения подачи питания при износе электрода. ?
- Высокая энергоэффективность сокращает потребление электроэнергии.
Технические характеристики
| Значения входного напряжения | CSACE CE CCC | 200–600 В, 3-ф., 50/60 Гц 230–400 В, 3-ф., 50/60 Гц 400 В, 3-ф., 50/60 Гц 380 В, 3-ф., 50/60 Гц |
| Входной ток при 16,8 кВт | CSACE CE CCC | 200/208/240/480/600 В, 3-ф., 58/56/49/25/22 А 230/400 В, 3-ф., 50/29 А 400 В, 3-ф., 28 А 380 В, 3-ф., 30 А |
| Выходной ток | 30–105 А | |
| Номинальное выходное напряжение | 160 В пост. тока | |
| Рабочий цикл при 40 °C | CSACE CE CCC | 200–600 В 70 % при 105 А, 240 В, 3-ф. 80 % при 105 А, 480–600 В, 3-ф.100 % при 94 А, 480–600 В, 3-ф. 100 % при 88 А, 240 В, 3-ф.230–400 В 70 % при 105 А, 230 В, 3-ф. 80 % при 105 А, 400 В, 3-ф.100 % при 94 А, 400 В, 3-ф. 100 % при 88 А, 230 В, 3-ф. 400 В80 % при 105 А, 400 В, 3-ф. 100 % при 94 А, 400 В, 3-ф. 380 В80 % при 105 А, 380 В, 3-ф. 100 % при 94 А, 380 В, 3-ф. |
| Напряжение холостого хода | CSACE | (200–600 В) 300 В пост. тока, CE (230–400 В) 288 В пост. тока (400 В) 292 В пост. тока, CCC (380 В) 280 В пост. тока |
| Размеры с ручками | 592 мм Г x 274 мм Ш x 508 мм В | |
| Масса с резаком 7,6 м | CSACE CE CCC | 45 кг 45 кг (230–400 В) 41 кг (400 В) 41 кг |
| Источник газа | Чистый, сухой, обезжиренный воздух или азот | |
| Рекомендуемые скорость потока и давление газа на входе | Резка: 217 л/мин при 5,9 бар Строжка: 227 л/мин при 4,8 бар | |
| Длина силового кабеля | 3 м | |
| Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) | |
Работа с использованием двигателя-генератора
| Номинальная мощность привода двигателя (кВт) | Выходной ток системы (А) | Производительность (растяжение дуги) |
| 30 | 105 | Полная |
| 22,5 | 105 | Ограниченная |
| 22,5 | 85 | Полная |
| 15 | 85 | Ограниченная |
| 15 | 65 | Ограниченная |
Технологическая карта резки
| Материал | Сила тока(А) | Метрическая СИ | Британская СИ | ||
| Толщина (мм) | Максимальная скорость резки* (мм/мин) | Толщина (дюймы) | Максимальная скорость резки* (дюйм/мин) | ||
| Низкоуглеродистая сталь | 45 105 105 105 105 105 | 3 6 12 20 25 32 | 6150 6360 2580 1180 780 500 | 10 GA 1/4 1/2 3/4 1 1-1/14 | 205 240 95 50 30 20 |
| Нержавеющая сталь | 105 105 105 105 | 6 12 20 25 | 7500 2330 990 660 | 1/4 1/2 3/4 1 | 280 85 42 25 |
| Алюминий | 105 105 105 105 | 6 12 20 25 | 8330 3070 1470 970 | 1/4 1/2 3/4 1 | 330 114 62 37 |
Комплектующие
Ручной резак 75°
Ручной резак 15°
Роботизированный резак 90°
Полноразмерный механизированный резак 180°
Механизированный мини-резак 180°
Роботизированный резак 45°
| Защитный экран | Кожух | Сопло | Электрод | Завихритель |
 |
||||
Роботизированный резак 180°
| Тип расходных деталей | Тип резака | Сила тока | Сопло | Защитный экран | Кожух | Электрод | Завихритель |
| Контактная резка | Ручной | 45 | 220941 | 220818 | 220854 | 220842 | 220994 |
| 65 | 220819 | ||||||
| 85 | 220816 | ||||||
| 105 | 220990 | 220992 | |||||
| FineCut | Ручной | 45 | 220930 | 220931 | 220854 | 220842 | 220947 |
| Строжка | Ручной | 220991 | 220798 | 220854 | 220842 | 220994 |
