S-CUT
Описание

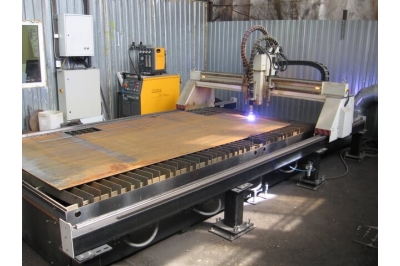

Станок термической резки с ЧПУ S-CUT универсальное современное надежное оборудование предназначенное для раскроя листового металлопроката с минимальными экономическими затратами, при использовании плазменной и газокислородной технологии резки. Станок термической резки ориентирован для промышленных предприятий по производству строительных металлоконструкций, металлоконструкций общего и специального назначения.
При проектировании и производстве этой модели станка термической резки главным критерием являлся и продолжает оставаться баланс необходимой достаточности оснащения, стоимости, простоты и надежности оборудования в работе.
Технические характеристики
| Ширина рабочей зоны, мм | 1500/2000/2500 |
| Длина рабочей зоны, мм | до 12000 |
| Ширина машины, мм | Ширина рабочей зоны + 1500 |
| Длина рельсового пути, мм | Длина рабочей зоны + 1500 |
| Установка системы ЧПУ | Отдельно от портала |
| Система выравнивания портала | автоматическая |
| Дополнительный пульт управления | при длине рабочей зоны более 4000мм |
| Точность позиционирования ЧПУ, мм | 0,01 |
| Точность позиционирования, мм | ±0,1 |
| Точность выреза деталей, мм/м | ±0,5′ |
| Просвет портала, мм | 350 |
| Высота рабочей поверхности (вытяжного стола), мм | 550±50 |
| Высота установки, мм | 1800 |
| Крепление резаков | Магнитное с датчиком |
| Контроль высоты резаков | авто/ручной |
| Вертикальное перемещение резака, мм | 250 |
| Скорость вертикального перемещения резака, мм/мин | до 12000 |
| Скорость резки, мм/мин | до 6000 |
| Скорость быстрого позиционирования, мм/мин | до 22000 |
| Количество суппортов | до 2 комбинированных |
| Количество резаков на суппорте | 1 плазменный + 1 газокислородный |
| Мощность сервоприводов, Вт | 3 оси 400 », лифт 200 |
| Питание сети, В | 1х230 (+10……-20%) |
| Потребляемая мощность без источника, кВ | не более 5 |
‘ — зависит от марки источника плазменной резки и режимов резки.
» — опционально устанавливаются сервоприводы осей 750Вт.
Комплектация
Станок термической резки с ЧПУ S-CUT в базовой конфигурации включает в свой состав:
- ЧПУ Micro EDGE Pro (Hypertherm, США) или NC-210 (Балт-систем, Россия)
- Система конторля высоты резака S-CUT THC Плазма+Газ
- Сервоприводы Mitsubishi Electric MR-E 400Вт (Япония)
- Лазерный целеуказатель
- Пульт дистанционного управления для машин с длинной рабочей зоны от 6000мм
- Раскроечный вентилируемый стол
- Программное обеспечение для подготовки управляющих программ и оптимизации раскроя листа
- Система газокислородной резки с резаком HARRIS серии 198-2Т.
- Cтанки S-CUT рекомендуется использовать с источниками плазменной резки:
Hypertherm: серии PowerMax, HSD 130, MaxPro200, HPR130, HPR260. Kjellberg: серии HiFocus 160i, 280i
По желанию заказчика наша компания производит работы по подбору вспомогательного оборудования необходимого для эксплуатации машин термической резки, а так-же его поставке, установке и запуску. Это относится к системам обеспечения МТР: подача сжатого воздуха(компрессорное оборудование), подготовка воздуха(очистка и осушение), удаление продуктов сгорания и при необходимости их очистка различными вариантами.
