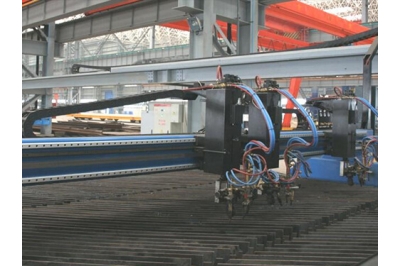

S-CUT 3
Описание
Станок термической резки с ЧПУ S-CUT 3 современное промышленное оборудование предназначенное для раскроя листового металлопроката толщиной от 3 до 150мм, при использовании плазменной технологии резки, до 300мм при использовании газокислородной технологии резки и шириной рабочей зоны до 4 метров. Станок термической резки или машина термической резки(МТР) S-CUT 3 спроектирован для резки деталей при использовании одного или нескольких резаков, до 2 плазменных и до 6 газокислородных.
МТР имеет конструкцию портального типа, с одним или несколькими суппортами установленными на портальной балке, каждый суппорт несет только один инструмент(резак). Портал перемещается по двум параллельным рельсовым направляющим с помощью двух синхронно работающих сервоприводов. Направляющие изготовленны из стального рельсового профиля с установленным на нем зубчатой рейкой. Конструкция портальной балки имеет жесткую конструкцию с учетом геометрических параметров станка и технологических особенностей процесса термической резки металла. Просвет портала над раскроечным столом составляет 450 мм, это значит что машина способна резать листовую сталь толщиной до 300мм или производить резку профильных изделий с габаритом до 400мм.
Система управления расположена непосредственно на портале.
Технические характеристики
| Ширина рабочей зоны, мм | 2000/2500/3000/4000 |
| Длина рабочей зоны, мм | до 24000 |
| Ширина машины, мм | Ширина рабочей зоны + 800+200 (на доп. суппорт) |
| Длина рельсового пути, мм | Длина рабочей зоны + 1500 |
| Установка системы ЧПУ | На портале |
| Система выравнивания портала | Автоматическая |
| Дополнительный пульт управления | На всех машинах |
| Точность позиционирования ЧПУ, мм | 0,01 |
| Точность позиционирования резака, мм | ±0,3 |
| Точность выреза деталей, мм/м | ±1(зависит от источника плазмы и режима работы) |
| Просвет портала, мм | 450 |
| Высота рабочей поверхности (вытяжного стола), мм | 550±50 |
| Высота установки, мм | 2000 |
| Крепление резаков | Магнитное с датчиком |
| Контроль высоты резаков | раздельный авто/ручной |
| Вертикальное перемещение резака, мм | 250(плавающее крепление лифта) |
| Скорость вертикального перемещения резака, мм/мин | до 6000 |
| Скорость резки, мм/мин | до 6000 |
| Скорость быстрого позиционирования, мм/мин | до 20000 |
| Количество суппортов | до 8 |
| Количество резаков на суппорте | 1 плазменный или 1 газокислородный |
| Мощность сервоприводов, Вт | 3 оси 750 », лифт 200 |
| Питание сети, В | 1х230 (+10……-20%) |
| Потребляемая мощность без источника, кВ | не более 8 |
Комплектация
Станок термической резки с ЧПУ S-CUT 3 изготавливается в комплектации по заданию заказчика и может включаеть в свой состав:
- ЧПУ Micro EDGE Pro (Hypertherm, США) или NC-210 (Балт-систем, Россия).
- Система конторля высоты резака S-CUT THC, SensorTHC или ArcGlider(США), OHC(для газокислородного резака).
- Сервоприводы Mitsubishi Electric MR-E 750Вт (Япония).
- Система сцепки суппортов ручная, тросовая(параллельная, зеркальная).
- Лазерный целеуказатель(на первом суппорте).
- Пульт дистанционного управления.
- Раскроечный вентилируемый стол(двухканальный, секционный).
- Программное обеспечение для подготовки управляющих программ и оптимизации раскроя листа.
- Система газокислородной резки с резаком HARRIS серии 198-2Т.
- Cтанки S-CUT 3 рекомендуется использовать с источниками плазменной резки:
Hypertherm: MaxPro200, HPR130, HPR260, HPR400xd, HPR800xd. Kjellberg: серии HiFocus 161i, 280i, 360i, 440i.
По желанию заказчика наша компания производит работы по подбору вспомогательного оборудования необходимого для эксплуатации машин термической резки, а так-же его поставке, установке и запуску. Это относится к системам обеспечения МТР: подача сжатого воздуха(компрессорное оборудование), подготовка воздуха(очистка и осушение), удаление продуктов сгорания и при необходимости их очистка различными вариантами.
