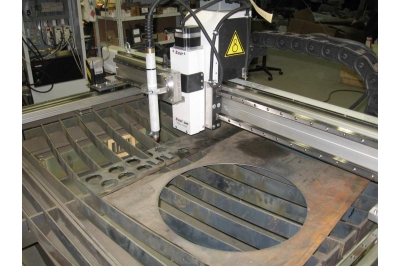

S-CUT K
Описание
S-CUT К — станок компактного типа с ЧПУ от ООО "АС", предназначен для скоростной плазменной резки листового металла толщиной от 0,5 до 20 мм.
Компактность станка определена конструкцией, в которой в одно целое связаны: рельсовые направляющие перемещения, вентилируемый стол с раскроечной поверхностью, шкаф приводов и электроавтоматики, система программного управления (ЧПУ). Для повышения динамических характеристик перемещения рабочих органов (плазменного резака) над обрабатываемой поверхностью с заданной точностью, в конструкции станка портальная балка расположена максимально близко к обрабатываемой поверхности (150 мм), что обеспечивает быстрый поиск листа, повышает точность позиционирования и уменьшает время (переходов) между врезками.
Простота установки и эксплуатации станка термической резки S-CUT K позволяет пользователю выполнить самостоятельный запуск оборудования: подключили электроэнергию, подвели воздух, выбрали программу и начали резать. Колесная база позволяет производить перемещение машины S-CUT K по производственному помещению. Станок оснащается системой программного управления Micro EDGE Pro с сервоприводами Mitsubishi Electric (Япония) c встроенной системой контроля высоты плазменного резака Sensor THC (Hypertherm) или системой управления S-CUT на базе ЧПУ NC-210 c сервоприводами Delta Electroniс и комбинированной системой контроля высоты Delta .
Технические характеристики
| Ширина рабочей зоны, мм | 1250/1500/2000мм |
| Длина рабочей зоны, мм | до 4000 |
| Ширина машины, мм | Ширина рабочей зоны + 800 |
| Длина рельсового пути, мм | Длина рабочей зоны + 800 |
| Установка системы ЧПУ | отдельно/вместе |
| Система выравнивания портала | автоматическая |
| Дополнительный пульт управления | опционально |
| Точность позиционирования ЧПУ, мм | 0,01 |
| Точность позиционирования, мм | ±0,1 |
| Точность выреза деталей, мм/м | ±0,3 ‘ |
| Просвет портала, мм | 150 |
| Высота рабочей поверхности (вытяжного стола), мм | 750±50 |
| Высота установки, мм | 1400 |
| Крепление резака | Магнитное с датчиком |
| Контроль высоты резака | авто/ручной |
| Вертикальное перемещение резака, мм | 150 |
| Скорость вертикального перемещения резака, мм/мин | до 12000 |
| Скорость резки, мм/мин | до 10000 |
| Количество суппортов | 1 |
| Количество резаков на суппорте | 1 плазменный |
| Мощность сервоприводов, Вт | 3 оси 400 , лифт 200 |
| Питание сети, В | 1х230 (+10……-20%) |
| Потребляемая мощность без источника, кВ | не более 5 |
Комплектация
Станок термической резки с ЧПУ S-CUT K в базовой конфигурации включает в свой состав:
- ЧПУ Micro EDGE Pro (Hypertherm, США) или NC-210 (Балт-систем, Россия)
- Система конторля высоты резака S-CUT THC, Sensor THC.
- Сервоприводы 400Вт Mitsubishi Electric MR-E (Япония) или Delta Electroniс.
- Лазерный целеуказатель
- Раскроечный вентилируемый стол
- Программное обеспечение для подготовки управляющих программ и оптимизации раскроя листа
- Станки S-CUT рекомендуется использовать с источниками плазменной резки: Hypertherm: серии PowerMax, HSD 130, MaxPro200.
По желанию заказчика наша компания производит работы по подбору вспомогательного оборудования необходимого для эксплуатации машин термической резки, а так-же его поставке, установке и запуску. Это относится к системам обеспечения МТР: подача сжатого воздуха(компрессорное оборудование), подготовка воздуха(очистка и осушение), удаление продуктов сгорания и при необходимости их очистка различными вариантами.
