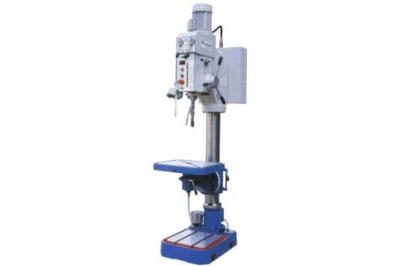

Вертикально-сверлильный станок PROFI мод. "ZS 5030A"
Описание
Вертикально-сверлильный станок "ZS5030A" сконструирован для выполнения операций сверления.ю развертки, зенкования, а также нарезания внутренних резьб, цекования и т. д. 6-ступенчатая механическая коробка скоростей шпиндельной бабки, а также наличие 2-х скоростного мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя. Автоматическая подача шпиндельного узла достигается установкой ее величины и шага через включение электромагнитной муфты, обеспечивающей плавность работы. Станок оснащен системой подачи СОЖ в зону резания, цифровой индикацией подачи и скорости вращения, электромеханическим устройством подъема рабочего стола, местным освещением. Кронштейн рабочего стола может перемещаться вверх и вниз вдоль стойки и вокруг нее на ±180º. Рабочий стол имеет возможность наклона до ±45º.
Технические характеристики
| Максимальный диаметр сверления, мм | 30 |
| Расстояние между осью шпинделя и образующей линией стойки, мм | 320 |
| Максимальное расстояние между шпинделем и рабочим столом, мм | 625 |
| Макс. расстояние между шпинделем и поверхностью основания, мм | 1180 |
| Максимальный ход шпинделя, мм | 160 |
| Максимальный ход рабочего стола и кронштейна, мм | 585 |
| Угол горизонтального поворота рабочего стола и кронштейна, град | ±45º. |
| Конус шпиндельного цилиндра, Морзе | 4 |
| Диапазон скоростей шпинделя, об/мин | 125-3030(12) |
| Диапазон шпиндельной подачи, мм/об | 0.1,0.2,0.3(3) |
| Диаметр стойки, мм | ø120 |
| Полезная рабочая поверхность стола, мм | 500x420 |
| Мощность двигателя, кВт | 1,2 |
| Габариты станка, мм | 835 Х 510x1730 |
| Вес станка (нетто/брутто), кг | 440/500 |
В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по телефону
